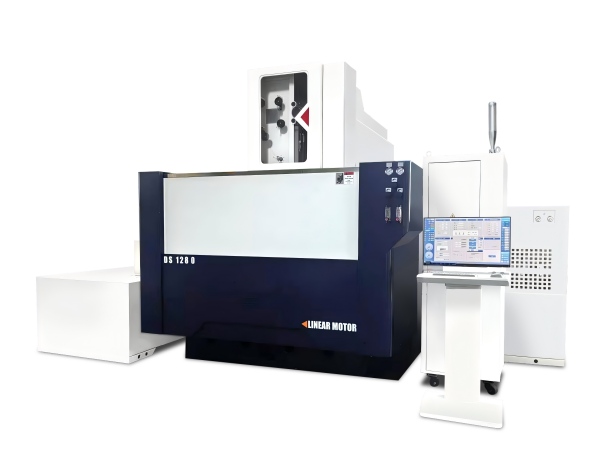

规格型号

DS1280

X-Y轴行程

1200×800 mm

U-V轴行程

200×200 mm

Z轴行程

500mm (浸水可加工高度495mm)

最大加工部件尺寸

1700x1250mmx495mm

最大工件乘载重量

5000KG

工作台离地面的高度

995~1030 mm

可程序轴数

5轴 (X,Y,Z,U,V)

最大行走速度

1500.0mm/min

可加工线径

0.15 - 0.3mm

线轴最大承载重量

10.0KG

最大线张力

0.5 - 2.4KG

最快收线速度

330mm/sec

最大锥度加工角度

+/- 15° /80mm需自备广角眼膜

机械重量

10000 kg

机械尺寸

4650mmx3700mmx2550mm

机械颜色

白色与钢蓝色

最大耗电量

18KVA

Z轴滚珠螺杆

日本 THK

U轴滚珠螺杆

日本 THK

V轴滚珠螺杆

日本 THK

X轴线性滑轨

日本 THK

Y轴线性滑轨

日本 THK

Z轴线性滑轨

日本 THK

U轴线性滑轨

日本 THK

V轴线性滑轨

日本 THK

X轴直线电机

直线传动

Y轴直线电机

直线传动

Z轴AC伺服器马达

400W 日本 松下牌

U轴AC伺服器马达

400W 日本 松下牌

V轴AC伺服器马达

400W 日本 松下牌

规格型号

DS1280

水箱容量

浸水式/2700公升

水箱净重

浸水式/1100公斤

过滤纸网型号

可更换式过滤纸网

水阻值

水箱包含阴离子过滤灌

过滤罐容量

浸水式/14公升

水温控制

外接式冷却机

规格型号

DS1280

最大加工电流值

25 A

脉波控制电源箱

最佳频率控制系统

电源输入

三相输入380V-输入频率50/60HZ

CNC控制器

窗口CE版本系统搭配多任务实时传输软件

使用者记忆体空间

 8GB内存

储存装置

64GB固态硬盘

输入介面

RJ-45网络存取/键盘+鼠标/U盘

显示装置

27寸LED- 液晶屏幕

接受字元

文字/数字/符号

键盘型式

标准键盘

坐标控制方式

增量/绝对

最大输入

± 9999.999

使用者加工条件参数

1000组参数控制

最大可用补正值数

1000组

最大读取行数

N00000 to N99999

最多层副程式加工

8

坐标数

6

可同动轴数

四轴

最小输入单位

1 µm

最快空跑速度

max. 1500.0 mm/min

定位传动系统

配有光学尺全闭回路控制方式（选配）

驱动传动系统

伺服驱动器

导螺杆背隙补偿

XYUV轴/背隙补偿/Pitch补偿

程序编辑

加工中可同步背景编辑，程序仿真+模拟

图形显示

XY平面与UV平面 3D画面模拟输出

网络功能

RJ-45网络存取功能

规格型号

DS1280

插值补正模式

``直线/圆弧

程序检查

迪斡迪研发解译编译器

可接受的档案最大容量

每一程序 > 1 MB (大约1,000,000 characters)

耗材使用管理提示功能

过滤纸网/导电板/过滤纸网/阴离子/钻石眼膜/电极铜线使用时间

日期规格

年/月/日

程序编辑功能

插入/覆盖，区块剪下/贴上，搜寻，替代，回复

校正功能

找边功能/找孔中心/外圆中心/找角

子过程控制

M98，M99

图形放大工能

0.001 to 1000 times

辅助按键

軟體輔助按鍵

图形路径检测功能

当NC码输入错误时给予警报

规格型号

DS1280

坐标设定

手动/自动垂直校正

坐标记录

G54~G59坐标定位/坐标记录功能

校正功能

找边，找槽中心，找孔中心，三点定圆心，火花找正，找角度，寻机械零点，锥度加工参数校正

数值功能

M 码，

文件操作

新建文件/文件储存，删除文件，文件更名

编辑功能

选择，删除，插入/覆盖，区块移动/剪切/粘贴，查找，替换等

外部联机

RJ45输出/输入，USB，

绘图功能

绘图设定输入/旗标输入/档案选择/切割平面绘图/储存绘图档

加工中/背景 NC程序编辑功能

编辑，绘图，修正

加工屏幕显示

图形显示，加工状况显示，机械状况显示，选定坐标显示+实时加工曲线

远程监控系统

切割坐标显示/切割速度观测

保养画面

耗材部品使用状况统计

所有坐标显示

各轴自零点坐标或是参考坐标的距离

NC条件设定

参数处理，补正值，锥度设定

切割设定

条件参数，驱动参数，辅助设定参数

传输设定

鼠标，键盘，网络连接
